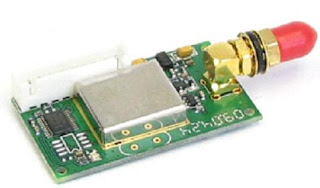

KYL-200U adalah sebuah modul wireless transciever yang digunakan sebagai wireless data transciever pada jarak dekat dengan ukuran yang kecil, ringan, dan konsumsi daya yang rendah dan dengan stabilitas dan reliabilitas yang baik. Adapun fitur-fitur pada KYL-200U adalah :- Daya transmisi yang rendah sekitar 10 mW, dan bisa juga pada 50~100 mW jika diperlukan.
- Dengan default carrier frekuensi sebesar 433 Mhz, tapi bisa juga digunakan pada frekuensi 400-417 Mhz, 868 Mhz, dan 915 Mhz jika diperlukan.
- Tahan terhadap interferensi yang tinggi dan error bit rate yang rendah.
- Jarak transmisi yang jauh (sekitar 1000m jika menggunakan antena tambahan).
- Multi channels, dapat digunakan pada tranciever 8 channels sampai 32channels.
- Dapat digunakan pada level tegangan TTL, RS-232dan RS-485.
KYL-200U dapat diaplikasikan ke beberapa sistem, antara lain :
- Wireless alarm dan security sistem.
- Wireless monitoring dan kontrol peralatan menggunakan akses kontrol sistem.
- Wireless data transmisi.
- Radio modem.
- Wireless POS, PDA wireless smart terminal.
- dll.
KYL 200U mempunya 9 pin yang mempunyai fungsi masing-masing. Namun pada prakteknya hanya digunakan 4 pin, yaitu pin Vcc, Gnd, Tx, dan Rx. Berikut ini tabel fungsi pin dari KYL-200U.
Tabel pin-pin pada KYL-200U
Pada KYL-200U mempunyai 5 jenis baud-rate yang dapat digunakan, berikut tabel yang menjelaskan baud-rate beserta delay yang dihasilkan.
Tabel Jenis Baud Rate pada KYL 200U
Dari tabel diatas dapat dilihat bahwa semakin besar baud-rate maka semakin kecil delaynya, namun jarak yang dapat di jangkaunya semakin kecil.
untuk datasheetnya dapat didownload dibawah ini
untuk pemesanan KYL 200U ini dapat langsung memesanya dengan saya, dimana harga satu pasangnya sebesar Rp.950.000 belum termasuk ongkos kirim. Pengiriman dilakukan menggunakan JNE. Anda dapat mencek sendiri besar biaya pengirimanya sesuai kota anda.
Jika tertarik dapat menghubungi atau SMS saya pada nomor HP 081365511029
Jika tertarik dapat menghubungi atau SMS saya pada nomor HP 081365511029
